The Victron EasySolar (MPN CEP121621000) 12/1600/70-16 MPPT 100/50 is a high-end all-in-one solution which contains 4 important components for a good solar-system - the MPPT SmartSolar 100/50, the inverter/charger-combination Multiplus 12/1600/40 and an AC-distributor with RCD and two 16A fuses (+10A fuses for 4 separate circuits).It needs only a minimum of cabling which reduces installation costs. 1. Components of the EasySolar 12/1600/70-16 1.1 SmartSolar 100/50 50A 12V 24V MPPT charge controllerThe Victron MPPT 100/50 (MPN SCC020050200) belongs to SmartSolar MPPT series and - as well as all other models out of this series - provides ultra-fast power-tracking to increase your system's output.Especially on cloudy days with changing lighting conditions an extremely fast MPP-tracker increases your output up to 30% compared to PWM controllers and 10% compared to slower MPPT controllers.Moreover it comes with other innovative technologies such as the VE.Direct-port. 1.2 Multiplus 12/1600/70 sine inverter + battery chargerThe victron MultiPlus C 12/1600/70 (MPN CMP121620000) is a combination of 12V 1300W inverter and battery charger. The integrated battery charger provides 70A which allows quick charging even for bigger batteries as long as there is a grid connection.The 12V sine inverter converts your DC battery current into a 230V AC current and provides a constant ouput of 1300W. Thanks to a pure sine wave this inverter is also suitable for sensitive electronic devices. 1.3 16A grid-transfer-switchThe 16A transfer switch integrated in the Multiplus ensures a maximum of flexibility. The EasySolar is ideal for various grid-tied or offgrid applications as well as for owners of caravans, campers, boats or yachts who want a high-quality power supply. It is also usable for uninterrupted power supply in case of grid fluctuations or blackouts.Moreover it is a handy tool for any grid-tied system which only drains power from the supplier when the battery current is not sufficient. 1.4 AC-distributorThis AC-distributor consists of a 30mA/16A RCD (residual current operated device) and four AC-outputs protected by two 10A and two 16A fuses. One of the 16A-outputs is controlled by the AC-input which means that it switches only if AC-power is available. 2. VE.Bus communication portThe VE.Bus high-performance communication port connects the EasySolar with many other Victron devices such as the Global Remote GSM for worldwide remote control or the system monitor Color Control GX with color display.Besides that there are many free software tools available for controlling and monitoring of VE.Bus-devices. 3. Technical data 1300W constant performance, 3000W peak-performance, for 12V battery voltagecombination of inverter with transfer-switch and 70A battery chargerpure 230V sine voltage (50Hz)VE.Bus communication port provides extensive possibilities in terms of networking, system integration, communication and controllingPowerControl function allows operation with limited generator performance as well as limited shore- or grid-powerPowerAssist function allows 'performance increase' of generators and shore-power support if neededusable as UPS-solution (uninterrupted power supply)usable for grid-tied systems which only drain power from the supplier when the battery current is not sufficient or other programmable events have happenedcompatible with many Victron control- and display-panelsprogrammable relays (inverter)intergrated temperature sensor (inverter) for temperature compensation of the chargerPV-connection via three-phase operation with identical MultiPlus inverters possibleultra-fast next-generation MPP-tracking ensures highest-possible output even on cloudy daysauto-detection of MPP-voltage at partly shading provides even more output compared to common MPPT charge controllershigh total-efficiency of 92%fully programmable charging algorithms that can later be switched and activated via built-in buttonsnominal current of 50A, 100V max. PV-no-load-voltage700W max. PV-performance at 12Vintergrated reverse-battery-polarity protectionadaptive multistep charging-algorithmintegrated temperature sensor adjusts trickle and constant charging voltage according to temperaturefull AC-distributor with 2x 16A fuses, 2x 10A fuses and RCD ensure safe operationsuitable for all common battery types and lithium batteriesday/night-timer and dimming function Delivery scope:1x Victron Energy EasySolar (CEP121621000) 12/1600/70-16 MPPT 100/501x Manual (German, Englisch, Spanish, French, Dutch)

The Victron EasySolar (MPN CEP241621010) 24/1600/40-16 MPPT 100/50 is a high-end all-in-one solution which contains 4 important components for a good solar-system - the MPPT SmartSolar 100/50, the inverter/charger-combination Multiplus 24/1600/40 and an AC-distributor with RCD and two 16A fuses (+10A fuses) for 4 separate circuits.It needs only a minimum of cabling which reduces installation costs. 1. Components of the EasySolar 12/1600/40-16 1.1 SmartSolar 100/50 50A 12V 24V MPPT charge controllerThe Victron MPPT 100/50 (MPN SCC020050200) belongs to SmartSolar MPPT series and - as well as all other models out of this series - provides ultra-fast power-tracking to increase your system's output.Especially on cloudy days with changing lighting conditions an extremely fast MPP-tracker increases your output up to 30% compared to PWM controllers and 10% compared to slower MPPT controllers.Moreover it comes with other innovative technologies such as the VE.Direct-port. 1.2 Multiplus 24/1600/40 sine inverter + battery chargerThe victron MultiPlus C 24/1600/40 (CMP121620000) is a combination of 24V inverter and battery charger. The integrated battery charger provides 40A which allows quick charging even for bigger batteries as long as there is a grid connection.The 24V sine inverter converts your DC battery current into a 230V AC current and provides a constant ouput of 1300W. Thanks to a pure sine wave this inverter is also suitable for sensitive electronic devices. 1.3 16A grid-transfer-switchThe 16A transfer switch integrated in the Multiplus ensures a maximum of flexibility. The EasySolar is ideal for various grid-tied or offgrid applications as well as for owners of caravans, campers, boats or yachts who want a high-quality power supply. It is also usable for uninterrupted power supply in case of grid fluctuations or blackouts.Moreover it is a handy tool for any grid-tied system which only drains power from the supplier when the battery current is not sufficient. 1.4 AC-distributorThis AC-distributor consists of a 30mA/16A RCD (residual current operated device) and four AC-outputs protected by two 10A and two 16A fuses. One of the 16A-outputs is controlled by the AC-input which means that it switches only if AC-power is available. 2. VE.Bus communication port The VE.Bus high-performance communication port connects the EasySolar with many other Victron devices such as the Global Remote GSM for worldwide remote control or the system monitor Color Control GX with color display.Besides that there are many free software tools available for controlling and monitoring of VE.Bus-devices. 3. Technical data 1300W constant performance, 3000W peak-performance, for 24V battery voltagecombination of inverter with transfer-switch and 40A battery chargerpure 230V sine voltage (50Hz)VE.Bus communication port provides extensive possibilities in terms of networking, system integration, communication and controllingPowerControl function allows operation with limited generator performance as well as limited shore- or grid-powerPowerAssist function allows 'performance increase' of generators and shore-power support if neededusable as UPS-solution (uninterrupted power supply)usable for grid-tied systems which only drain power from the supplier when the battery current is not sufficient or other programmable events have happenedcompatible with many Victron control- and display-panelsprogrammable relays (inverter)intergrated temperature sensor (inverter) for temperature compensation of the chargerPV-connection via three-phase operation with identical MultiPlus inverters possibleultra-fast next-generation MPP-tracking ensures highest-possible output even on cloudy daysauto-detection of MPP-voltage at partly shading provides even more output compared to common MPPT charge controllershigh total-efficiency of 94%fully programmable charging algorithms that can later be switched and activated via built-in buttonsnominal current of 50A, 100V max. PV-no-load-voltage1400W max. PV-performance at 24Vintergrated reverse-battery-polarity protectionadaptive multistep charging-algorithmintegrated temperature sensor adjusts trickle and constant charging voltage according to temperaturefull AC-distributor with 2x 16A fuses, 2x 10A fuses and RCD ensure safe operationsuitable for all common battery types and lithium batteriesday/night-timer and dimming function Delivery scope:1x Victron Energy EasySolar (CEP241621010) 24/1600/40-16 MPPT 100/501x Manual (German, Englisch, Spanish, French, Dutch)

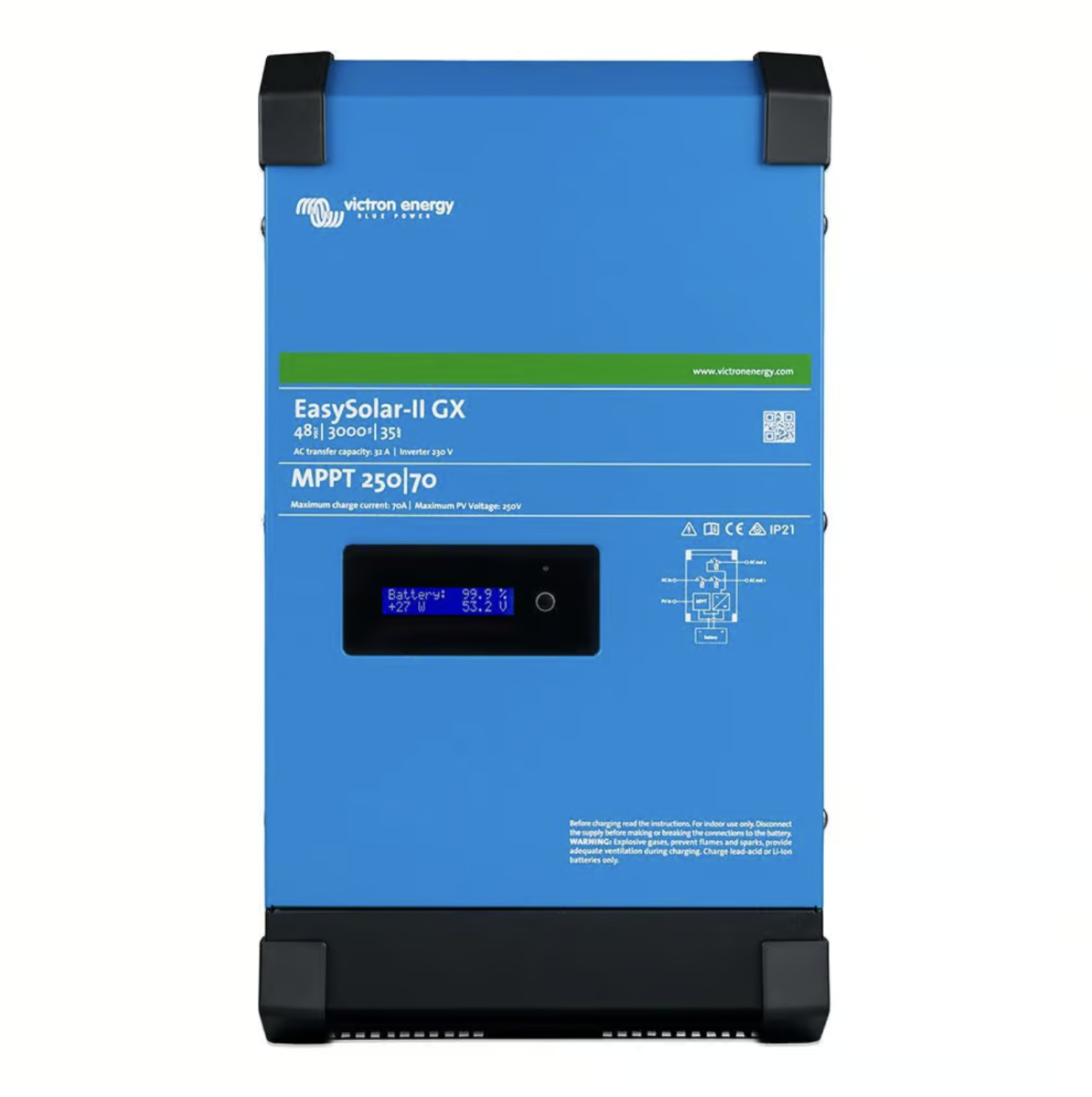

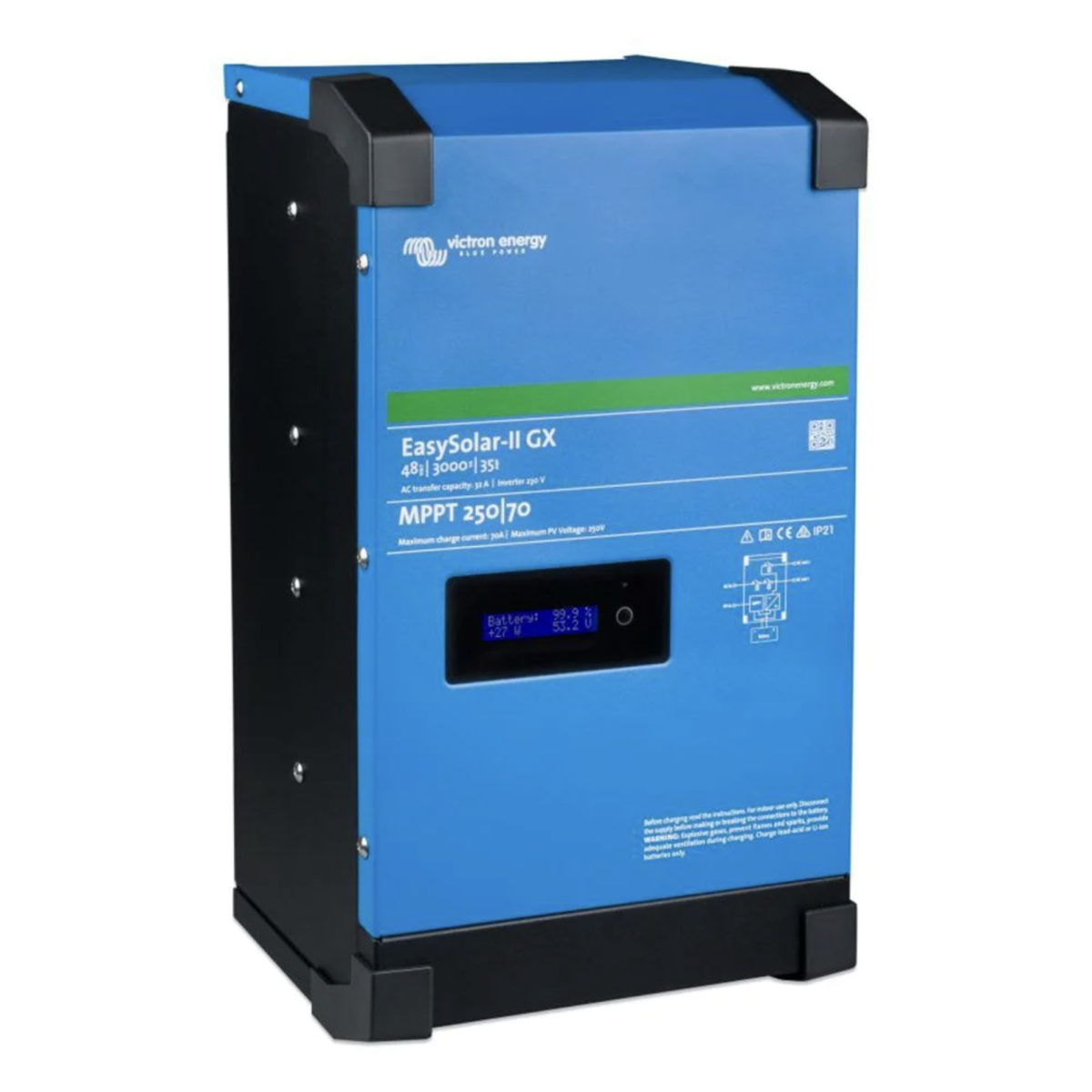

Die Gerätekombination EasySolar-II GX (MPN: PMP242307010) von Victron Energy kombiniert einen leistungsstraken MultiPlus-II-Wechselrichter/Ladegerät, einen SmartSolar MPPT 250/70-Tr Solar-Laderegler und ein GX-Gerät mit 2x 16 Zeichen LCD-Anzeige in einem Gehäuse. Die Komponenten sind bereits vorverkabelt und in einer einzigen Einheit zusammengeführt, um dir vor allem Zeit zu sparen und um alle dazugehörigen Installationsvorgänge zu erleichtern. Wesentliches über den EasySolar-II GX Automatische unterbrechungsfreie UmschaltungZwei WechselstromausgängeDrei-Phasen-BetriebPowerControlPower-AssistProgrammierbares RelaisFernsteuerungLCD AnzeigeBMS-Can-AnschlüsseEthernet und WLAN Funktionsweise in Reihe mit dem Netz Der EasySolar-II GX nutzt überschüssige PV-Energie, um die Batterien zu laden oder ins Netz einzuspeisen und bei Bedarf entlädt er die Batterien oder bezieht Strom aus dem Netz, um fehlende PV-Energie auszugleichen. Bei einem Stromausfall trennt er die Netzverbindung und versorgt die angeschlossenen Verbraucher weiterhin. Für den Fall, dass bestimmte Lasten bei fehlendem AC-Eingang abgeschaltet werden sollen, kann dies über einen zweiten Ausgang realisiert werden. Diese Lasten werden von den PowerControl- und PowerAssistent-Funktionen überwacht, um den Wechselstrom-Eingang auf ein sicheres Niveau zu begrenzen. Funktionsweise parallel zum Netz Der EasySolar-II GX verwendet Informationen von einem optional erhältlichen externen Wechselstromsensor oder einen Stromzähler, um den Eigenverbrauch zu maximieren und im Bedarfsfall die Einspeisung von Strom ins Netz zu regulieren. Im Falle eines Stromausfalls gewährleistet er weiterhin die Versorgung der essentiellen Verbraucher. Ein Stromsensor mit einer Kapazität von 100A und einer Empfindlichkeit von 50mA wird verwendet, um diese Power-Funktionen umzusetzen und den Eigenverbrauch mit externer Strommessung zu optimieren. Der maximale Strom beträgt entweder 50A oder 100A und das Anschlusskabel hat eine Mindestlänge von 1m. Folgende Stromtransformatoren können optional erworben werden: Victron Stromtransformator 100A:50mA für MultiPlus-II (1m) DrahtendeVictron Stromtransformator 100A:50mA für MultiPlus-II (5m) DrahtendeVictron Stromtransformator 100A:50mA für MultiPlus-II (20m) Drahtende Drei-Phasen-Betrieb Das Gerät ist in der Lage, mit anderen Produkten verbunden zu werden und für einen dreiphasigen Ausgang konfiguriert zu werden. Es besteht die Möglichkeit, bis zu 6 Gruppen von dreiphasigen Einheiten parallel zu schalten, um eine Wechselrichterleistung von 45kW/54kVA und eine Ladekapazität von über 600A zur Verfügung zu stellen. PowerControl – Optimierung der Stromversorgung bei begrenztem Wechselstrom Der EasySolar-II GX verfügt über die Fähigkeit, einen äußerst hohen Ladestrom zu bewältigen. Dies stellt eine erhebliche Beanspruchung für den Wechselstromeingang dar. Deshalb ermöglicht das Produkt die Einstellung eines maximalen Strompegels. Auf diese Weise berücksichtigt es die Bedürfnisse anderer strombetriebener Geräte und verwendet ausschließlich den verbliebenden Stromüberschuss für den Ladevorgang. PowerAssist – Erweiterter Einsatz von Generator- oder Landstrom Diese Erweiterung bereichert das Konzept von PowerControl um eine zusätzliche Dimension, wodurch das Produkt in der Lage ist, die Leistungsfähigkeit der alternativen Stromquelle zu ergänzen. Im Falle eines häufig nur kurzzeitig benötigten Spitzenstroms gewährleistet das Produkt eine sofortige Kompensation durch die Batterieleistung, falls die AC-Eingangsleistung unzureichend ist. Sobald die Last abnimmt, wird die überschüssige Leistung zur Aufladung der Batterie genutzt. Anzeige und WiFi Das Display stellt Informationen zu den Batterie-, Wechselrichter- und Solarladeregler-Parametern dar. Diese können dann über ein Smartphone oder ein anderes WiFi-fähiges Gerät angerufen und analysiert werden. Darüber hinaus ermöglicht WiFi die Konfiguration des Systems und die Anpassung von Einstellungen. Die kostenlose Website oder App von Victron Energy für die Fernüberwachung (VRM) bietet außerdem die Möglichkeit, sämtliche Informationen deines Systems in einem umfassenden grafischen Format darzustellen. Über das Portal können Systemanpassungen aus der Ferne vorgenommen und Alarmmeldungen per Mail empfangen werden. Technische Daten Allgemein Schnittstellen: BMS-Can, USB, Ethernet, VE:Direct, WiFiBetriebstemperaturbereich: -20°C - +45°CSchutzklasse: IP21Gewicht: 26 kgAbmessungen: 499 x 268 x 237 Wechselrichter Eingangsspannungsbereich: 19-33 VNominaler Gleichstrom: 150 ANominale Batteriespannung: 24 VAusgangsspannung: 230V ACFrequenz: 50 HzKont. Ausgangsleistung (bei 25°C): 3000 VA / 2400 WKont. Ausgangsleistung (bei 40°C/55°C): 2200 W / 1700 WMax. Einspeiseleistung: 3000 VA / 2470 WNennstrom: 11 ASpitzenleistung: 5500 WMax. Wirkungsgrad: 94% Ladegerät Eingangsspannungsbereich: 187-265V ACEingangsfrequenz: 45-55 HzLadespannung (Konstantspannung): 28,8 VLadespannung (Erhaltungsladung): 27,6 VLagermodus: 26,4 VMax. Batterieladestrom: 70 A SmartSolar-Laderegler MPPT 250/70-TrMax. Ausgangsstrom: 70 AMax. PV-Leistung: 2000 WMax. PV-Leerlaufspannung: 250 VMax. PV-Kurzschlussspannung: 35 AMax. Wirkungsgrad: 99%Eigenverbrauch: 20 mAKonstant-Ladespannung: 57,6 VErhaltungs-Ladespannung: 55,2 V Lieferumfang: 1x Victron Energy EasySolar-II GX 24/3000/70-32 MPPT 250/70 GX 1x Bedienungsanleitung

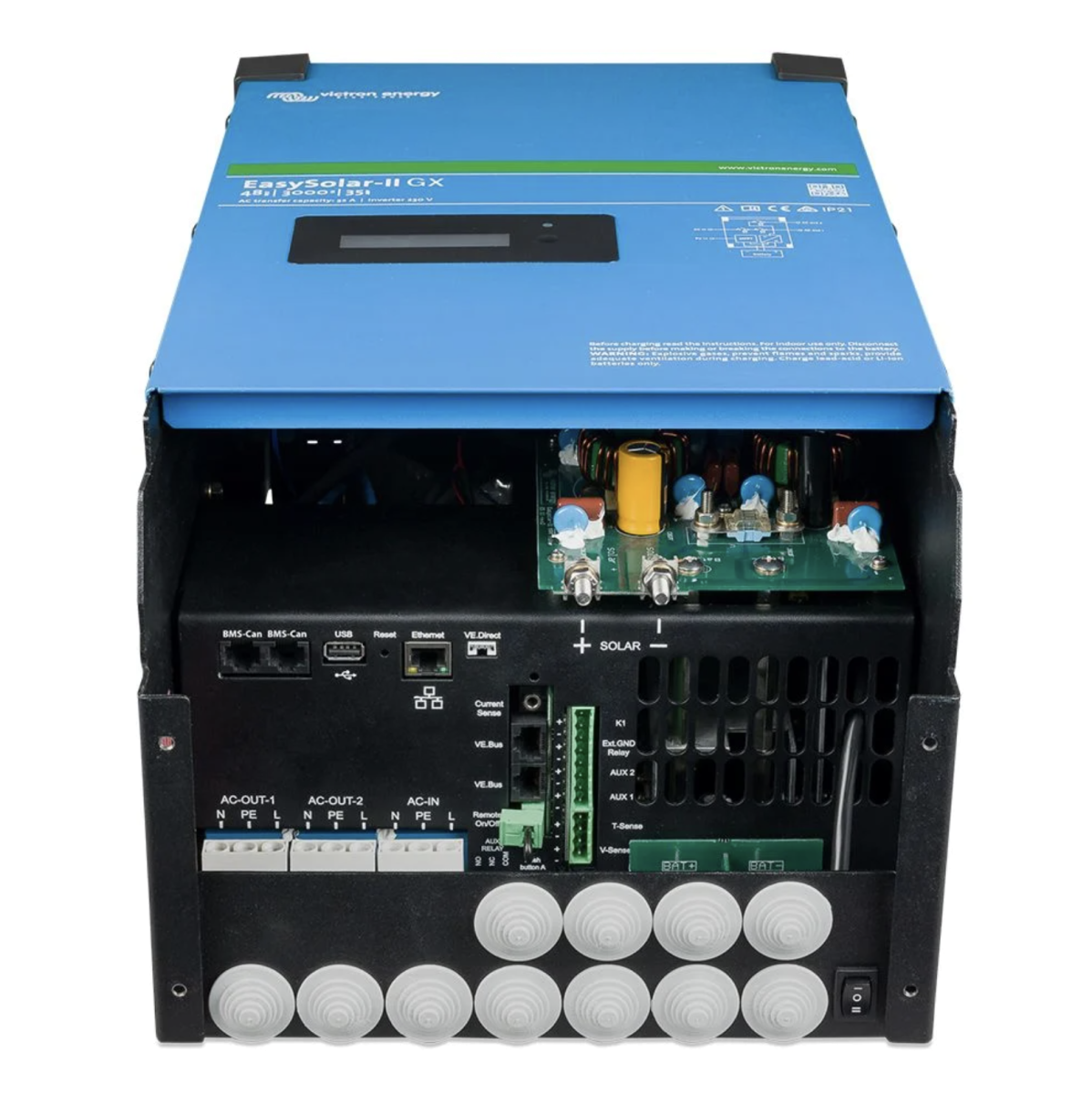

The Victron EasySolar-II device combination from Victron (MPN PMP482307010) combines an inverter/charger, a solar charge controller and a GX device. The elements are pre-wired and integrated into a single unit. This simplifies most installations considerably and saves time and money.ComponentsMultiPlus II inverter/chargerSmartSolar MPPT 250/70-Tr solar charge controllerGX device with 2x 16 character displayDisplay and Wi-FiThe display shows parameters for the battery, inverter and solar charge controller. The parameters can be accessed using a smartphone or other Wi-Fi-enabled device. Wi-Fi can also be used to set up the system and change settings.Solar charge controllerThe DC output of the SmartSolar MPPT is connected in parallel to the DC connection of the MultiPlus II inverter/charger. The on/off mechanism of the MultiPlus-II also controls the SmartSolar MPPTGX deviceThe integrated GX device includes:A BMS-Can interface. This can be used to connect to a compatible battery managed via the CAN bus. Note that this is not a VE.Can compatible connection.A USB portAn Ethernet connectionA VE.Direct connectionThe GX device controls the MultiPlus-II and the SmartSolar MPPT with one VE.Bus and one VE.Direct connection each.Technical dataInverter: Input voltage range 38-66V - Output voltage 230 VAC - Const. Output power 3000W - Peak power 5500WCharger: Input voltage range 187-265 VAC - Input frequency 45-65Hz - Max. Battery charging current 35ASolar charge controller: Max. Output current 70A - Max. PV power 4000W - Max. PV open-circuit voltage 250V - Constant charging voltage 57.6VInterfaces: BMS-Can, USB, Ethernet, VE.Direct, Wi-FiProtection class: IP21Dimensions: 506 x 275 x 237 mmWeight: 26kgScope of delivery1x Victron Energy EasySolar-II GX 48/3000/35-32 MPPT 250/70 GX1x instruction manual
